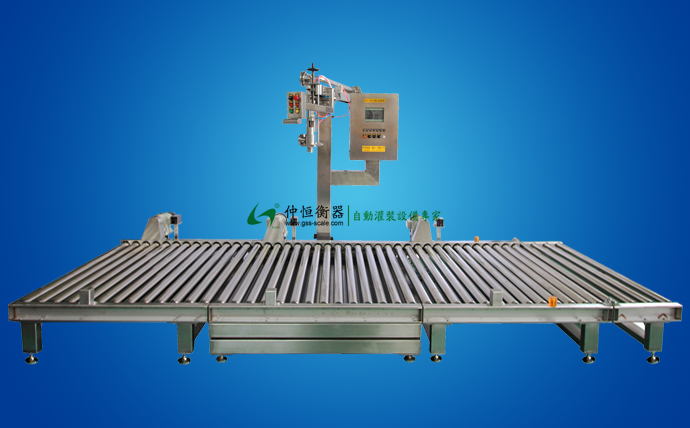

■產品型號：GAF-1500SA
■產品適用：適用于行業中一般性液體物料定量之灌裝，如：溶劑、涂料、油漆、樹脂、固化劑、
潤滑油、油墨、稀釋劑、食用油、化學品液體等。
■基本參數：
|
使用電源
|
AC220V 50/60HZ
0.1KW
|
灌裝能力
|
40~90桶/Hr(視物料流速)
|
|
使用氣源
|
0.5~0.7 Mpa
|
灌裝精度
|
≤ 0.1 %
F.S.
|
|
灌 裝 量
|
200~1500kg
|
灌槍材質
|
SUS304 / SUS316
|
|
分 度 值
|
0.1kg
|
防爆等級
|
Exdemb11BT4(選配)
|
■產品特點：
◆擺臂式灌槍，采用大型轉盤軸承及直線軌道，可以繞立柱左右、前后移動，完全適用200L四桶
及IBC桶灌裝
◆氣動式操作鈕操作更加便利，操作便捷穩固，搭配左右碟剎及前后側剎，杜絕灌槍觸碰桶口，
使灌裝更加簡便；
◆雙層抗側沖式磅臺，緊密保護荷重單元,品質更加堅若磐石；灌槍手柄快捷操作盤,使操作更加
靈活。
■系統特點：
◆中文顯示：7英寸全中文彩色液晶屏幕，全程中文傻瓜式引導操作；
◆智能效率：秤臺無桶禁止灌裝，差壓式零時差撞桶保護,自動去皮、智能防呆、故障檢測等，可
實現單人同時操作灌裝及鎖蓋作業；
◆設備灌槍：源自德國技術，五層密封件設計，確保灌裝完畢無滴漏現象；
◆操作方便：灌槍快捷操作鍵啟動 / 急停、灌裝高度可調150mm，適用不同規格桶；
◆功能切換：凈重/毛重、自動/手動功能切換模式；
◆準確快速：配置大小球閥組及灌槍,大、小、微量三段式灌裝設計，杜絕來料流速變化對灌裝精
度的影響，使灌裝準確度及速度快；
◆進口配置：原裝西門子PLC/三菱PLC（可選）、日本OMRON繼電器、法國施耐德開關、德國Festo
氣缸及大小球閥組（可選）、西門子人機界面，確保設備整體性能穩定、快速準確、堅固耐用。
■操作流程：
開機--叉車放桶至秤臺---操作灌槍手柄,按剎車解除鈕并左右、前后快速對口--釋放剎車解除鈕，
灌槍緊緊固定--按【開始】鍵--灌槍自動插入桶口--自動去皮--自動打開灌槍及球閥組--大、小、
微量三段灌裝---灌槍自動隨液面自動提升---到達目標值---灌槍自動關閉并升至桶外--（移除灌
槍至下一桶，重復以上步驟至50GL四桶灌裝結束）---灌裝完成。
■功能選配：
雙槍雙計量 / 多槍多計量 / 充氮裝置 / 其他定制。
■產品概述：
液體灌裝機是一種自動化程度極高的包裝設備，其主要功能是將液體物料自動灌裝成預定設置的重
量。液體灌裝機在灌裝過程中可以有效避免物料溢出，較大程度地防止物料本身對環境的污染，從
而對操作人員進行有效地勞動保護。其系統工作穩定可靠，操作簡單，灌裝準確。灌裝機主要由灌
槍裝置、PLC系統控制部分、稱重系統、灌裝架臺、輸送設備等組成。
■應用領域：
√涂 料 √樹 脂 √油 漆 √機 油 √甘 油 √膠粘劑 √固化劑 √稀釋劑
√油 墨 √助 劑 √乳 酸 √磷 酸 √硫 酸 √添加劑 √乳膠漆 √潤滑油
√鹽 酸 √香精香料 √丙烯酸樹脂 √化工、食品行業液體物料。
■備注說明：
欲了解設備詳細資料，歡迎在線或來電咨詢，我們會根據貴司產品特性及具體要求，提供詳細的設計
方案及報價，謝謝！
